针对发电厂倒送电后短期内无法组织足够的厂用负荷,母线差动,启备变差动,线路保护无法校验的问题,提出利用外接临时负荷的方案.对相关保护的方向进行校验.

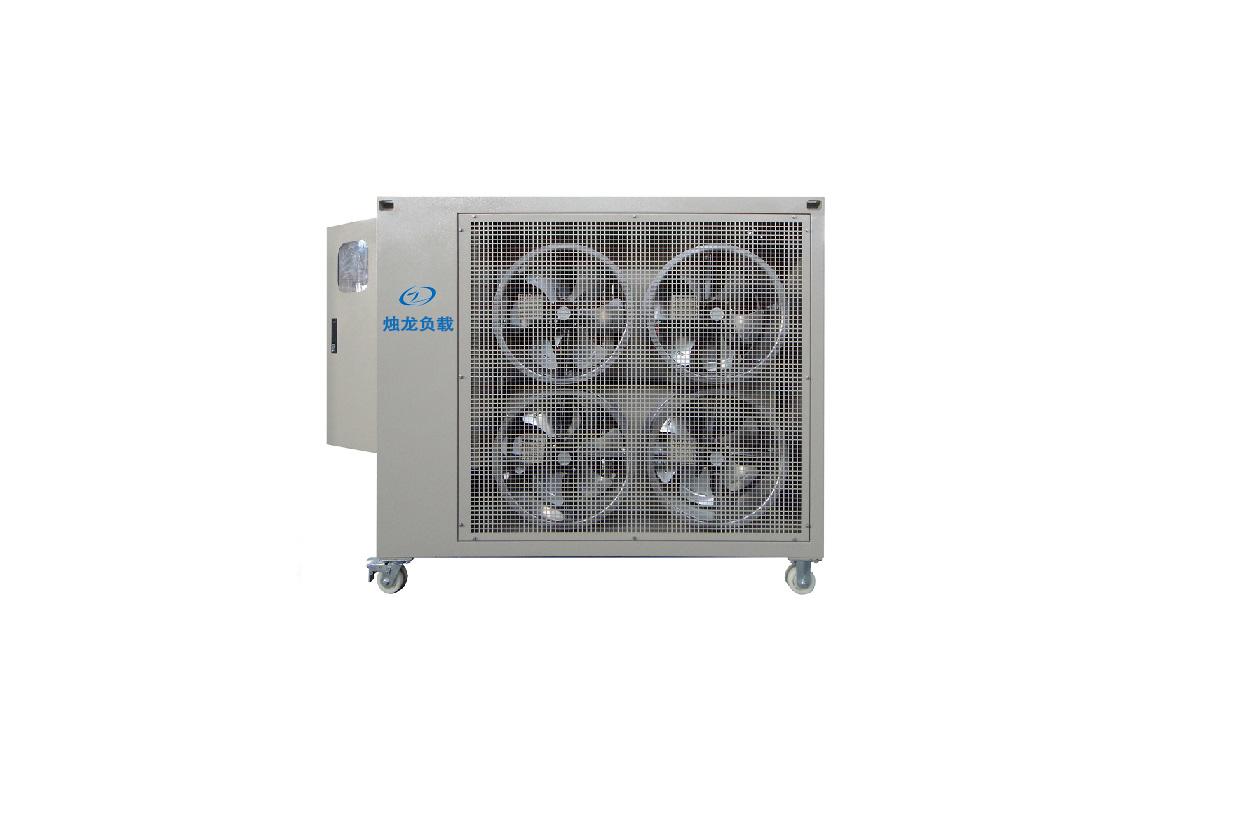

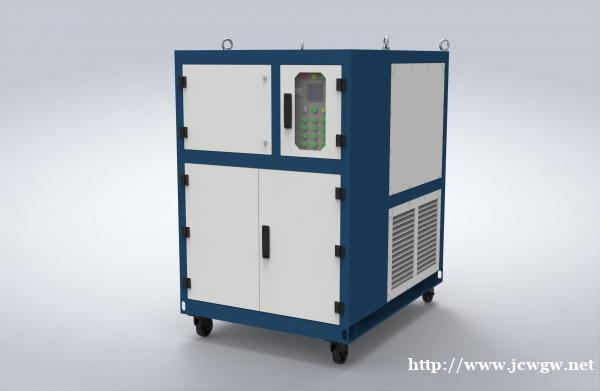

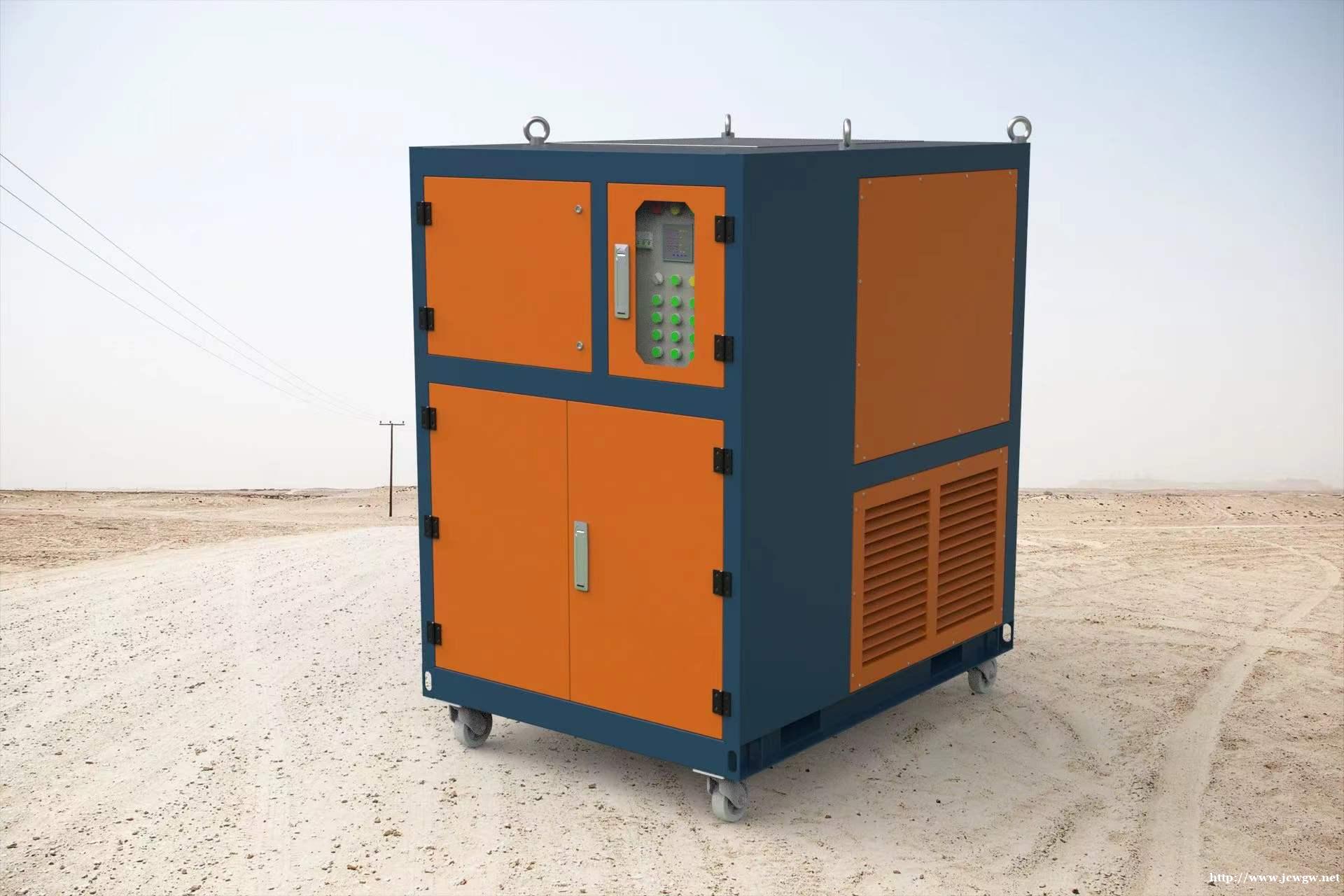

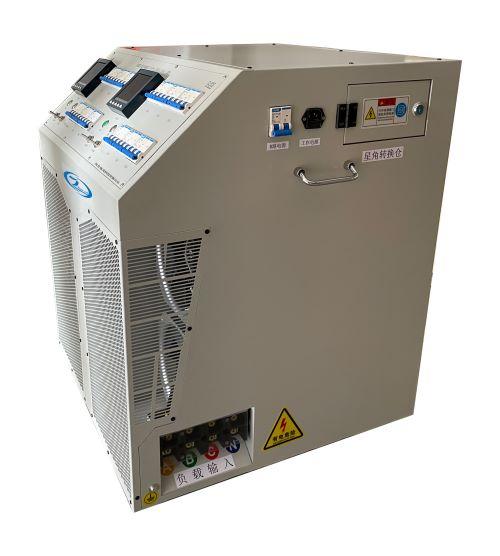

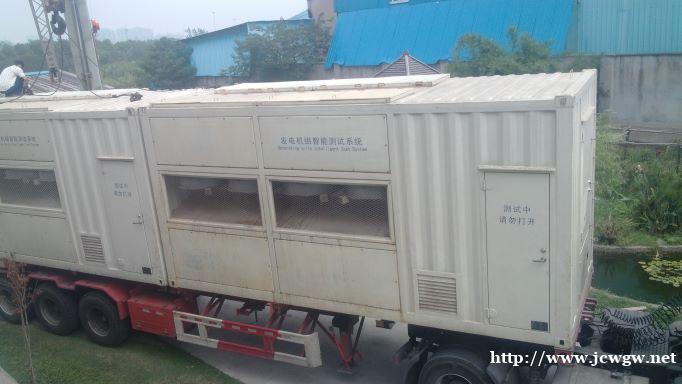

针对某大型电厂1号机组主变倒送电期间带负荷校验需要,在分析厂内负荷使用的情况下,提出利用一次通流,租赁负荷的方式进行差动保护CT极性的校验。考虑现场布置,电缆端接,保护配合等,并结合主变高压侧CT完成校验需要35MVA负荷容量的要求,给出负荷校验方案,试验结果表明,该方案实现了主变差动保护的校验,未产生谐振,电压抬升在可控范围内。

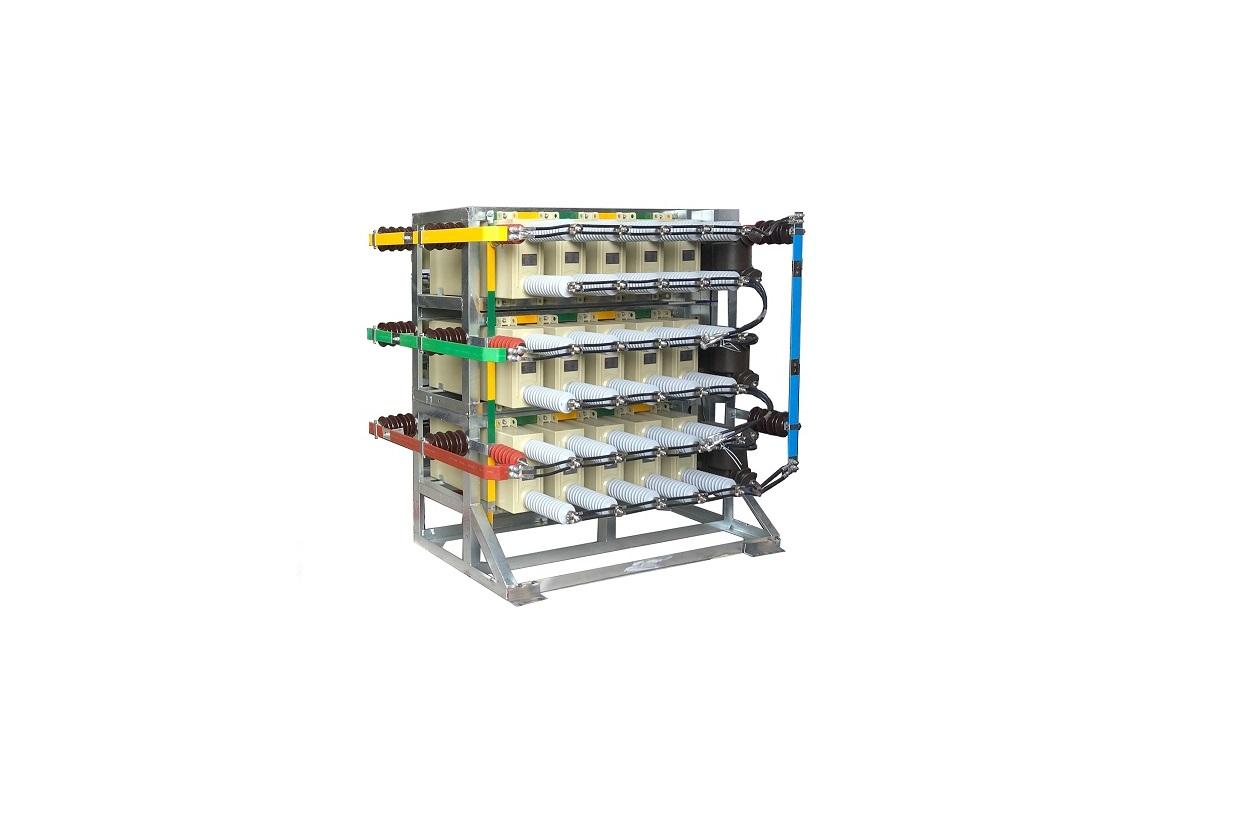

1、技术参数
1.1 装置电容量偏差
(1) 整组电容器装置实测电容值与其额定值的偏差不超过: 02+5%。
(2) 电容器组任何两线路端子间、串联段之间的最大与最小之比不大于 1.02。
1.2 放电能力
当电容器组断开电源时,电容器两端的剩余电压在 5S 内自电压峰值降至 50V 以下
1.3 .装置允许过负荷能力
(1)工频稳态过电压能力
|
工频过电压 |
最大持续运行时间 |
|
1.05Un |
连续 |
|
1.1Un |
每24小时中8小时连续 |
|
1.15Un |
每24小时中30分钟连续 |
|
1.2Un |
每24小时中5分钟 |
|
1.3Un |
每24小时中1分钟 |
(2)稳态过电流能力
电容器单元能在不超过 1.3 倍于该单元在额定正弦电压和额定频率下产生的电流的稳态过电流下连续运行,过渡过程除外。由于实际电容最大可达 1.1Cn,故最大电流可达 1.43In.
1.4 装置的绝缘水平
|
装置额定电压kV |
一次系统 |
二次系统 |
|
|
工频1分钟耐压试验(湿试/干试)kV |
雷电冲击耐压试验1.2-5/50uS峰值)kV |
工频1分钟耐压试验kV |
|
|
6 |
23/30 |
60 |
2 |
|
10 |
30/42 |
75 |
2 |
|
20 |
50/65 |
125 |
|
|
35 |
80/95 |
185 |
2 |
